| Marka Adı: | XINYA |
| Model numarası: | GHZ-20 |
| Moq: | 2 takım |
| fiyat: | get latest price |
| Teslimat süresi: | Ödeme yapıldıktan sonra 7 iş günü |
| Ödeme şartları: | L/C,T/T |

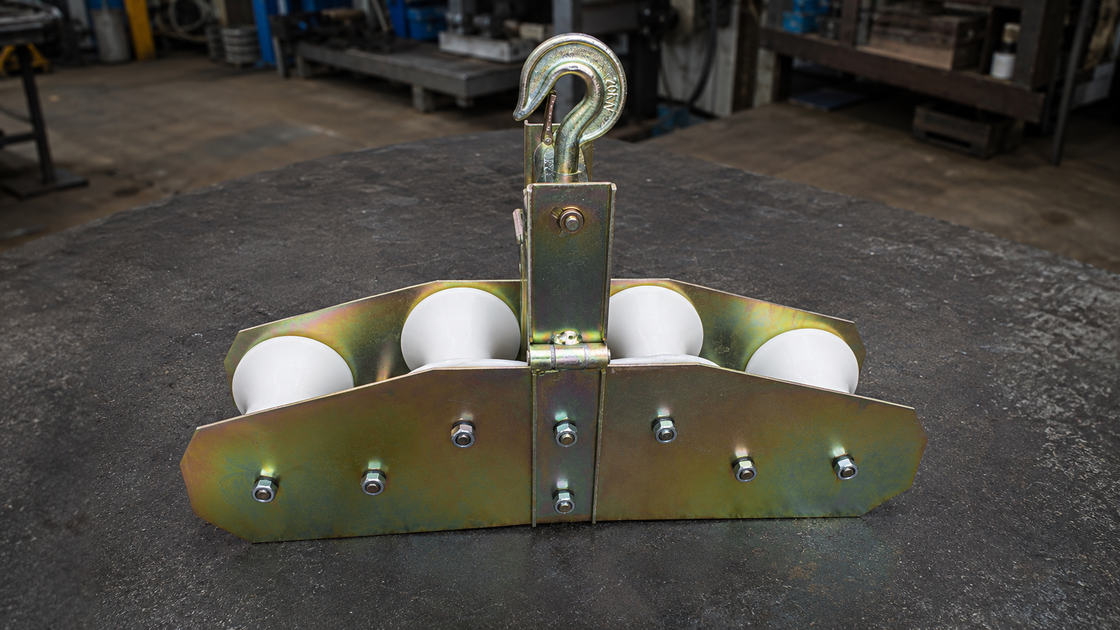

20kN OPGW kablo katranı bloğu, fiber optik kablo bağlama ve iletim hattı projelerinde optik toprak tellerinin kurulması için tasarlanmıştır.Bu ağır görevli alet OPGW ve optik fiber kablolar en fazla çapı 22mm kadar barındırır.
Güçlü bir ipleme ve kablo çekme bloğu olarak, çekme işlemleri sırasında düzgün kablo yönlendirmesini kolaylaştırır, sürtünmeyi en aza indirger,ve hava hattı inşaatı sırasında optik kablo yüzeylerini korur.
Birincil uygulamalar arasında iletim hattı montajı, güç hattı inşası, OPGW değiştirme,Güvenli kablo yönlendirmesi ve istikrarlı çalışmanın gerekli olduğu fiber optik kablo çekme projeleri.
20kN OPGW kablo katran bloğu, aşağıdakilerle üstün performans sağlar:
| Parametreler | Değer | Mühendislik Önemi |
|---|---|---|
| Ürün Türü | OPGW kablo katranı bloğu | Optik kablo yönlendirmesi ve çekimi için tasarlanmış |
| Temel Anahtar Kelimeler | Bağlama blokları / Kablo çekme blokları | Elektrik hattı montaj aletleri için uygundur |
| İsimlendirilmiş yük | 20 kN | Transmisyon hattı bağlama çalışmalarını destekler |
| Maks Kablo Çapı | 22 mm | OPGW ve fiber optik kablo için uygundur |
| Uygulanabilir Kablo | OPGW / Fiber Optic Kablosu | Optik zemin kablosu montajı için kullanılır |
| Görev | Rehberlik / Çekme / Kablo Koruması | Sürtünmeyi ve kablo yüzey hasarını azaltır |
| Uygulama | Işınlama hattı kurulumu | Elektrik hattı inşaatında kullanılır |
| Kişiselleştirme | Kullanılabilir | Göbek boyutu, malzeme ve çerçeve türü özelleştirilebilir |
İletişim hattı montajı sırasında, OPGW veya fiber optik kablolar katran bloğunun içine yerleştirilir. Çekilmeye başladığında, kablo hareketiyle birlikte yığın döner,Kabloyu belirlenmiş rota boyunca yönlendirmek.
Bu tasarım yüzey aşınmasını, kablo bükülmesini önler.ve hava hattı inşaatı sırasında çekme direnci.
Genişletilmiş OPGW kurulumları için, kablo hareketinin pürüzsüz ve kontrol altına alınmasını sağlamak için kule noktalarına, açı pozisyonlarına veya destek konumlarına birden fazla kablo katkı bloğu yerleştirilebilir.
20kN nominal yük kapasitesi, bu katran bloğunu OPGW kablo montajı ve sağlam çekme desteğinin gerekli olduğu aktarım hattı inşaatı için ideal hale getirir.
OPGW ve 22 mm çapına kadar fiber optik kablolar için tasarlanmıştır. Bu da müteahhitlerin optik toprak tel projeleri için uygun aletleri seçmelerini sağlar.
Kablo yönlendirme kılıfı sürtünmeyi en aza indirir ve çekme işlemleri sırasında optik kablo yüzeylerini korur.
Kule çalışmaları, güç hattı inşaatı, iletim hattı kurulumları ve OPGW değiştirme projeleri için optimize edilmiş yapısal tasarım.
Sıvı malzemesi, katran boyutu, çerçeve yapısı ve montaj yapılandırmaları, belirli kablo türlerine ve site koşullarına göre özelleştirilebilir.
Bu model, OPGW veya 22 mm'ye kadar olan fiber optik kablolar için uygundur. Daha büyük kablo çapları genişletilmiş oluk ve eşlik boyutlarına sahip katran bloklarına ihtiyaç duyar.
Standart optik kablo operasyonları için, proje gerilim gereksinimlerine göre nominal yük seçilmelidir.Yüksek gerilimli nakliye hattı çalışması, inşaat desteğini artırmak için 20kN kapasitesinden yararlanır.
Üstün kablo koruması için, naylon veya kauçuk kaplı yığınlar önerilir.
Standart OPGW katran blokları düz çizgi kesimlere uygundur. Kule veya açı pozisyonları uygun montaj yapıları gerektirir.Uzun mesafe çekme işlemleri sürtünmeyi azaltmak ve kablo hareketini istikrarlandırmak için birden fazla ipleme bloğu kullanır.
